18S ツース盤縦ピン 3枚セットロックピン・ラバーピン付【バケット幅】平爪フラットチップ社外品新品

価格:	¥12,850 (税込)
	[ポイント還元 128ポイント～]

販売期間：
型式:	型式をご記入ください（例：U30-6、Vio30-6、PC30MR-5　など）
ピッチ:	ツース盤を装着するバケットの【ピッチ】をご記入ください単位 mm
バケット幅:	ツース盤を装着するバケットの【バケット幅】をご記入ください単位 mm
数量:	セット
在庫:	在庫あり

ツース盤,平爪,ひらずめ,ひらづめ,フラットチップ,ショベル,ユンボ,バックホー,ゴムクローラー

　耐摩耗性に優れた　ツース盤・平爪・フラットチップ

耐久性と作業効率を両立した高品質ツース盤

ショベルの中でも特に消耗が激しい「ツース盤（平爪・フラットチップ）」は
現場作業の生産性に直結する重要な部品です
当店が取り扱うフラットチップは
耐摩耗性に優れた高品質鋼材を採用し
長期間の使用でも安定した性能を発揮します

独自の設計見直しにより掘削抵抗を低減
土砂の掘り起こしがスムーズに
これにより燃料効率の向上や機械への負荷軽減にも寄与しています
また、肉厚補強を施すことで強靭な構造を実現し
多様な作業環境にも安心して対応可能です

★現在、ポイント（爪）を装着の方でも
　簡単に交換OK！
　整地・法面作業の効率が飛躍的にアップ

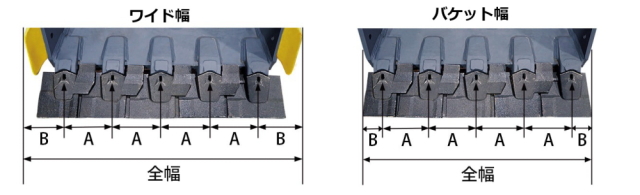

　ワイド幅・バケット幅

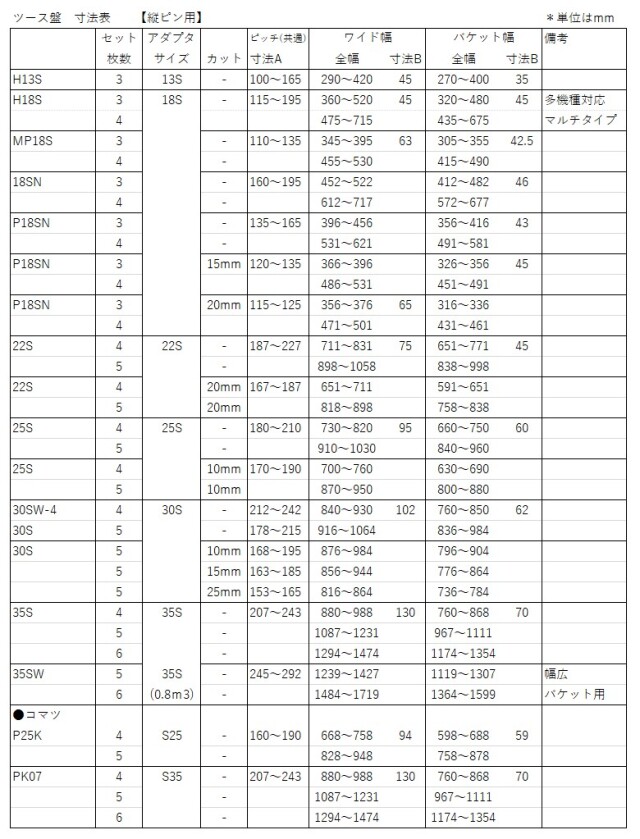

横幅サイズは下記の図面の通り
【ワイド幅】
※左右エンドがサイドカッターまでと同じ
【バケット幅】　
※左右エンドがバケットサイズまでと同じ

商品名に記載がありますので
お間違えのないよう、ご注文ください

ポイントツース盤

ご注意

※ご注文時に　装着予定の機体の

１）型式
２）ピッチ　（下図の【A】）
３）バケット幅/ワイド幅

　を　必ずご記入ください
　ご記入いただいたサイズのツース盤をお送りします

※ツース盤の重なりは最低でも１０ｍｍ以上、必要になります

こちらは【セット（組）】での販売です
数量をお間違えのない様にご注文ください
ロックピン・ラバーピン　は付属しています
毎回、交換の必要はありませんが、消耗品ですので
定期的な交換をお勧めします
摩耗していると、紛失につながります

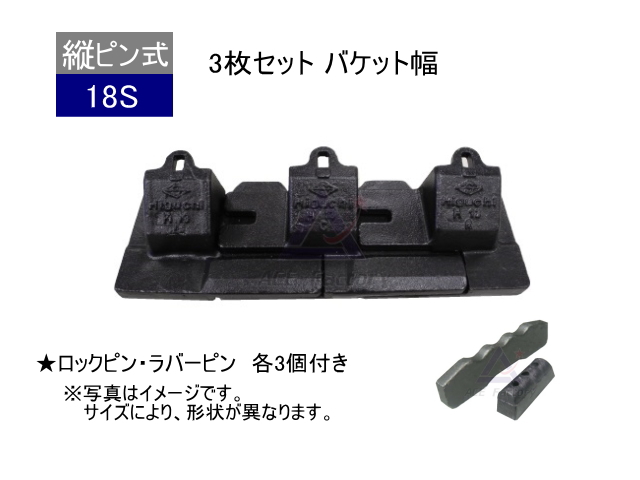

　【セットの内訳】
　　例）商品名に　【ロックピン・ラバーピン付】　と掲載のある場合
　　【18S ツース盤縦ピン 3枚セットロックピン・ラバーピン付】
　　　　1セットのご注文で下記の商品、数量が届きます

　　　・18S　ツース盤　　　3枚1組　1セット
　　　・18S　ロックピン　　3個
　　　・18S　ラバーピン　　3個

　　　　　　→　2セット　のご注文
　　　・18S　ツース盤　　　3枚1組　2セット
　　　・18S　ロックピン　　6個
　　　・18S　ラバーピン　　6個

ツース盤　ワイド幅　バケット幅

★どのサイズが適合するか不明の場合は、
　ポイント（爪）を止めるピンの長さを計ってください
　それぞれのサイズのピンの長さを下記にご案内いたしますので
　一番近いサイズのものをお選びください

１３Ｓ　　４４～４５ｍｍ
１８Ｓ　　５５ｍｍ
２２Ｓ　　６７～６８ｍｍ
２５－３０Ｓ　　７５ｍｍ
３５Ｓ　　８３～８５ｍｍ
４０Ｓ　　９３ｍｍ

ご参考

ツース盤　交換方法

・ツース盤の取り付け、取り外しをするときは、バケットの先端を
　必ず上向きにして確実に地面につけてください
　（バケットを浮かせたままの状態で行わないでください）
　周囲を確認したうえで、作業手順に沿って、実施してください


１）（運転席から見て）左から順番に装着	２）最後に装着する【R】(右)は　【C】(中央)の１枚と組んだ状態にして同時に装着 ★脱落防止の構造上、Rのみでの取付不可 ★横ピンタイプも同様の取付方法です	３）ロックピンを差し込んで、固定すれば完了です

１）
（運転席から見て）左から順番に装着
２）
最後に装着する【R】(右)は　
【C】(中央)の１枚と組んだ状態にして
同時に装着
★脱落防止の構造上、Rのみでの取付不可
★横ピンタイプも同様の取付方法です
３）
ロックピンを差し込んで、固定すれば完了です
