ゴムクローラーのサイズの見方

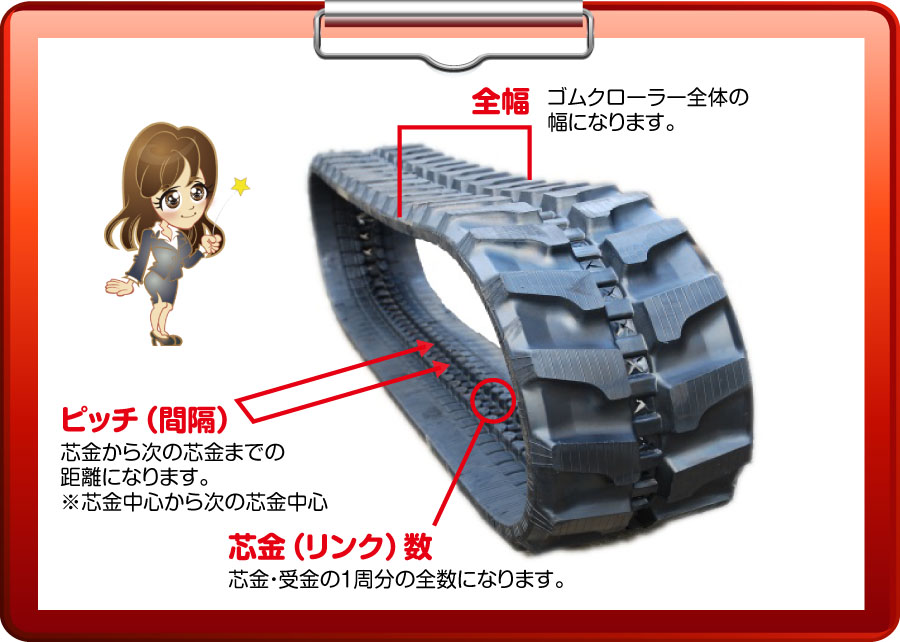

![建設機械用ゴムクローラーのサイズ確認方法](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5106.jpg)
![建設機械用ゴムクローラーのサイズ確認方法](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5107.jpg)

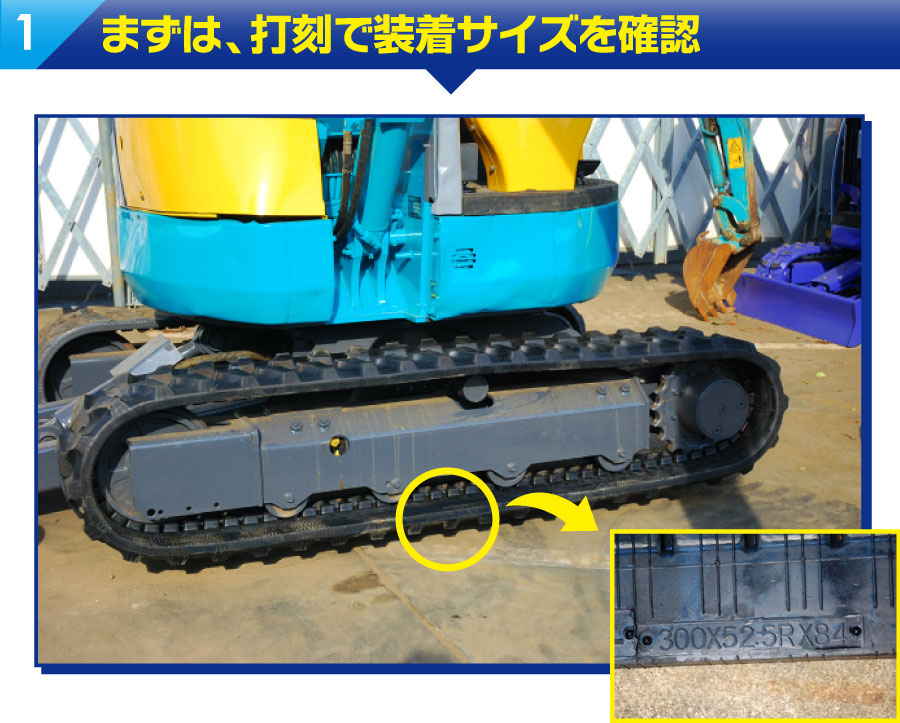

![まずは、打刻で装着サイズを確認](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5108.jpg)
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7060.jpg)
※メーカーやサイズにより打刻が無い場合や、使用状況により打刻が消えている場合がございます。その場合はサイズの計り方をご参照頂き、実測にてお計り下さい。
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7061.jpg)
※メーカーやサイズにより、表示方法や桁が異なる場合があります。
![打刻不明の場合は、実測にて確認](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5109.jpg)

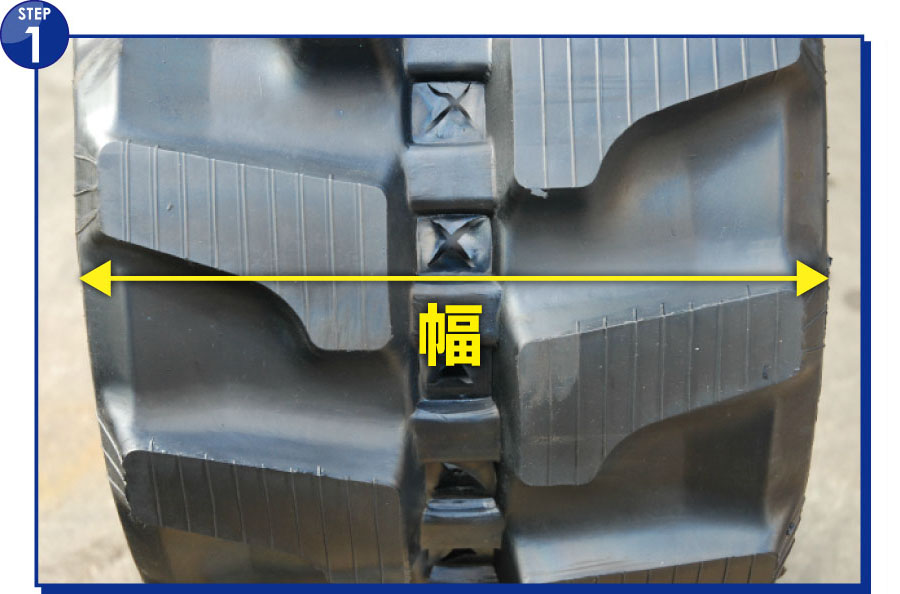

![ゴムクローラーの全幅を測定します。](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5110.jpg)
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7060.jpg)
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7064.jpg)

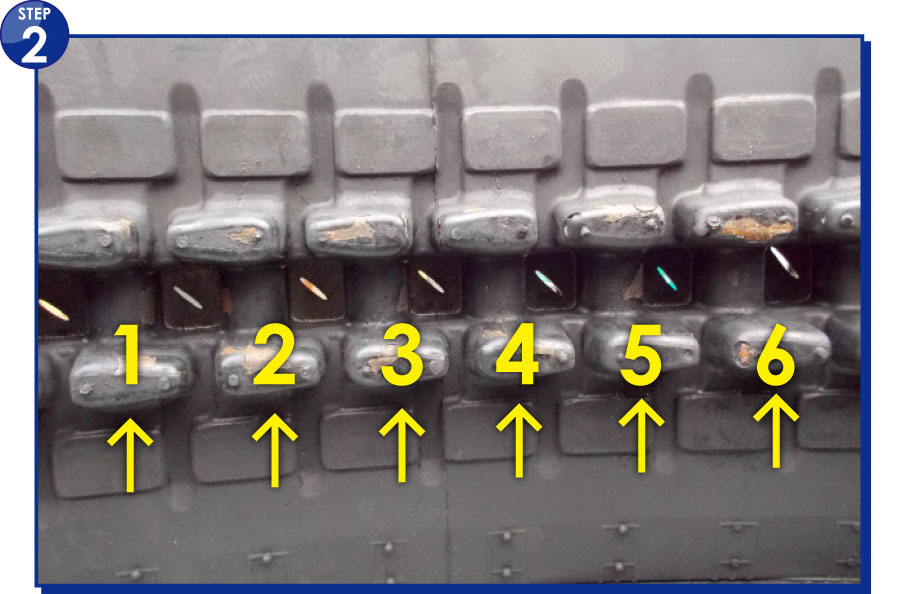

![ゴムクローラーの内側、芯金(受金)1周分を数えます。](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5111.jpg)
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7061.jpg)
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7064.jpg)

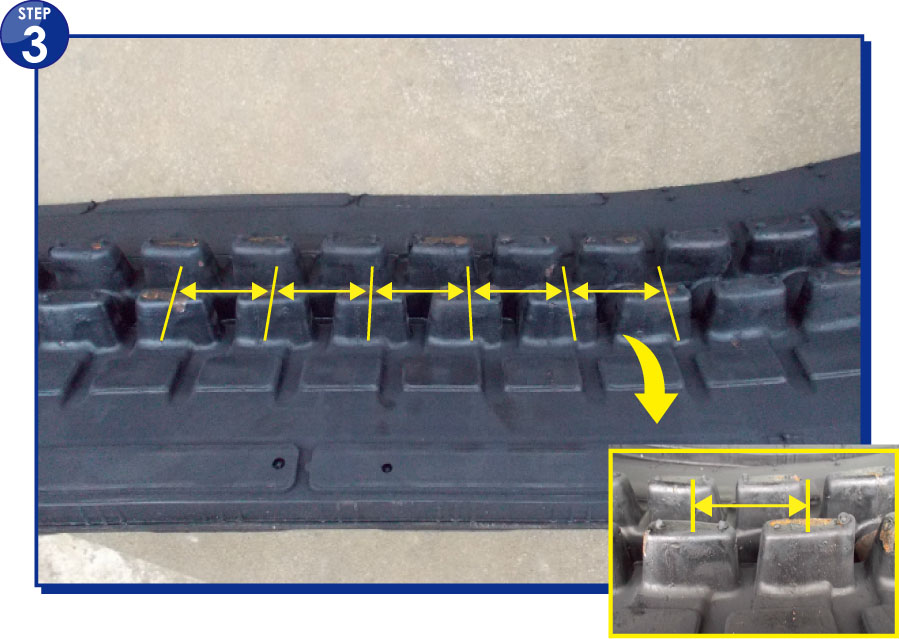

![ゴムクローラーの内側、芯金中心から隣の芯金中心までの距離を測ります。](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5112.jpg)
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7062.jpg)
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7064.jpg)

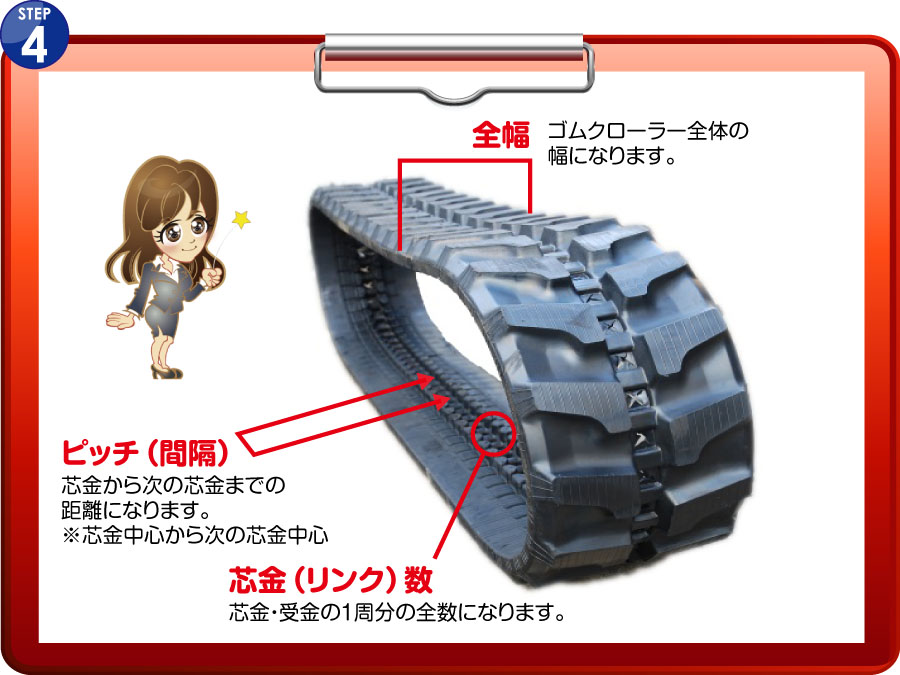

![これで、幅(1)×リンク数(2)×ピッチ(3)の実測が完了し現在、装着しているゴムクローラーの実寸法が、分かります!](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5113.jpg)
![](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7063.jpg)
現在、装着しているゴムクローラーの実寸法が、分かります!
★一般的には 幅×ピッチ×リンク または 幅×リンク×ピッチ でサイズを表します。
※メーカーやサイズにより、表示方法や桁が異なる場合があります。
★一般的には 幅×ピッチ×リンク または 幅×リンク×ピッチ でサイズを表します。
※メーカーやサイズにより、表示方法や桁が異なる場合があります。
![ここで一言](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm5114.jpg)
![ロングピッチ](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7065.jpg)
一つの穴に2個入るタイプ
![ショートピッチ](https://cdn.shopserve.jp/kenki-parts.com/cdnassets/n23/nm7066.jpg)
一つの穴に1個入るタイプ
もちろん、純正サイズに準じたピッチサイズがベストにはなりますが商品により、純正と異なるピッチでも、機種ごとの装着確認及び装着耐久検査を行っておりますので問題やトラブルはございません。ご安心下さい。
(注)お客様のご希望により【ショート】【ロング】をお選び頂く事は出来ません。
