ポイント・ツース盤 交換方法
各種ポイント(爪)・ツース盤(平爪)の交換方法をご案内致します。
サイズは各種ございますが、基本的な交換方法は、すべて同じです。
縦ピン エスコタイプ13S~35Sポイント・ツース盤 交換方法
縦ピン V13Sタイプポイント・ツース盤 交換方法
便利なピン抜き工具はコチラから

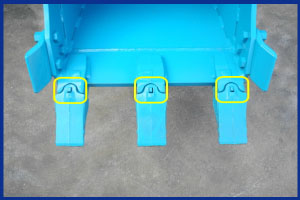

ポイント(爪) 交換方法

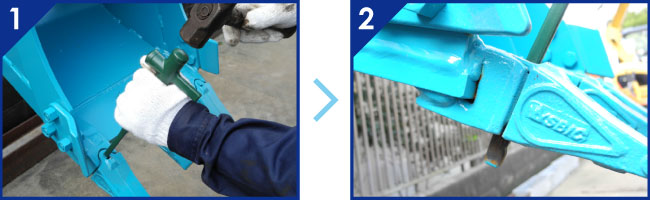

ロックピンの上部にピン抜き工具をあてて、ハンマー等で叩きます。
下からロックピンが出てくるのを確認し、完全に抜き取ります。

(注意)
勢いよくピンが抜けることがあります。紛失等にご注意ください。
縦ピン エスコタイプ13S~35S ポイント(爪) 交換方法
縦ピン V13Sタイプ ポイント(爪) 交換方法
ポイント(爪) 交換方法

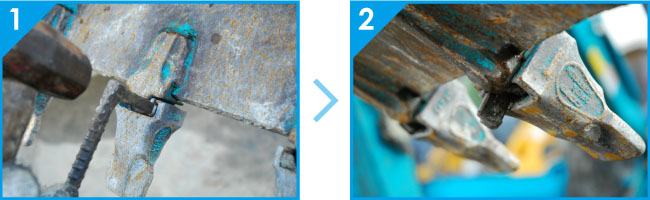

ロックピンを、完全に抜き取ってください。
ロックピンが抜き取れたら、ポイント(爪)本体を引き抜いてください。
ポイント(爪) 交換方法
ポイント(爪) 交換方法

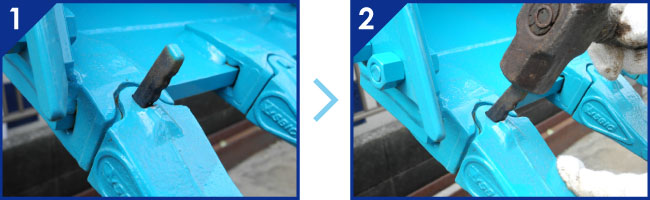

取付は外しと逆です。
まずポイント(爪)をはめ、ピンを上から差し込みます。
ロックピンを差し込む際の向きに注意してください。
ハンマー等でピンを叩き、ポイント(爪)と同じ高さにピンが収まれば、装着完了です。

(注意)
  • ピンを叩いても収まりが悪い場合は、ポイント(爪)本体を、上下左右から叩くことで、
    収まりがよくなる場合があります。

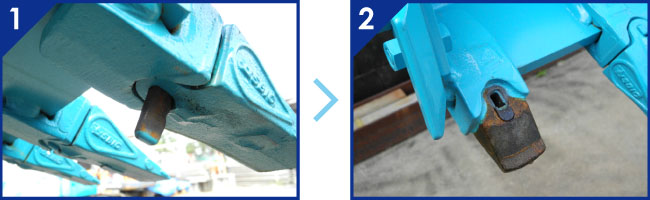

  • ロックピンは、必ずポイント(爪)本体と同じ高さになるまで叩き入れてください。
    少しでも飛び出ていると、使用中に抜ける場合があります。
ポイント(爪) 交換方法
ツース盤(平爪) 交換方法 ツース盤(平爪) 交換方法

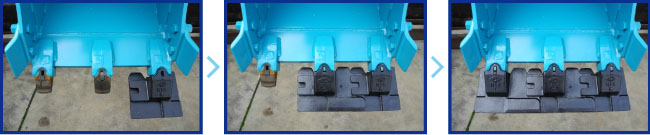

脱着方法自体は、ポイント(爪)・ツース盤(平爪)も全て同じですが

(注意)
  • ツース盤(平爪)の場合、取付ける順番がありますので、気をつけてください。
  • ツース盤(平爪)の種類により、組み合わせた状態で取り付けるものもあります。
ポイント(爪) 交換方法

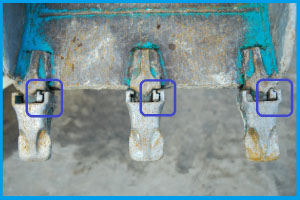

  • エスコタイプのラバーピンは、バケット本体(ポイントの土台)の中に埋まっています。
    通常は取り外しするものではありませんが、ゴム製のため、経年劣化は避けられません。
    ラバーピンが劣化すると、ロックピンを支えきれず、容易にピンが外れやすくなります。
    消耗品ですので、定期的な交換をお勧め致します。
  • ラバーピンの交換方法も、ロックピンと同じで上から叩くことで下に抜けます。
    上からはめ込む際に、オイルスプレー等をつけることで、挿入しやすくなります。

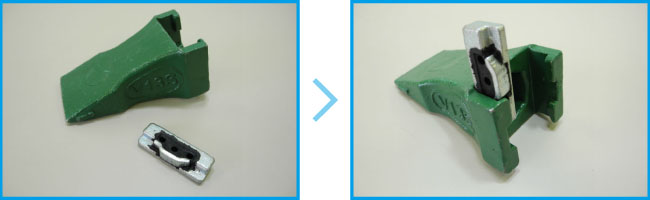

ポイント(爪) 交換方法 縦ピン V13Sタイプ
  • 【V13S】はピンとラバーピンが一体のため
    ラバーピン交換の必要はありません。
ポイント(爪) 交換方法

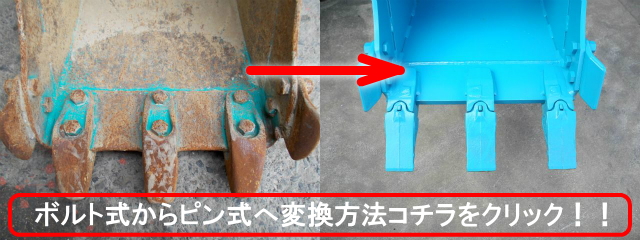

  • ボルト式ツース(ポイント・爪)をご使用の場合は
    変換アダプターをバケットに装着することにより、ピン式へ変更可能です。
ボルト式からピン式への変換方法はコチラから
ボルト式からピン式への変換方法はコチラから
ツース盤(平爪)をご注文の際には、下記の2点を必ずご連絡ください。
(実機にて必ず、実測ください)

1)ピッチ(間隔)

2)ワイド幅 あるいは バケット幅

ツース盤(平爪)はコチラから
ポイント(爪)はコチラから
