・ロックピン(トメピン)の全長からサイズを特定

▽ サイズ      ▽ 全長
【１３Ｓ】     ４４～４５ｍｍ
【１８Ｓ】     ５５ｍｍ
【２２Ｓ】     ６７～６８ｍｍ
【２５Ｓ～３０Ｓ】 ７５ｍｍ
【３５Ｓ】     ８０ｍｍ

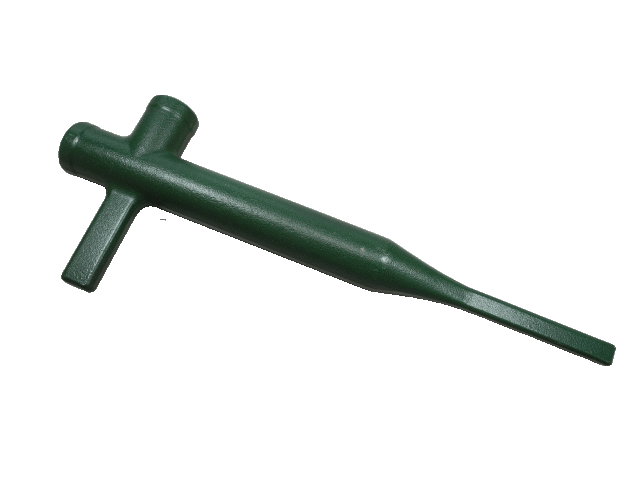

・ピン抜き工具

*１８Ｓ～３５Ｓ にどうぞ

▼ コマツ 専用

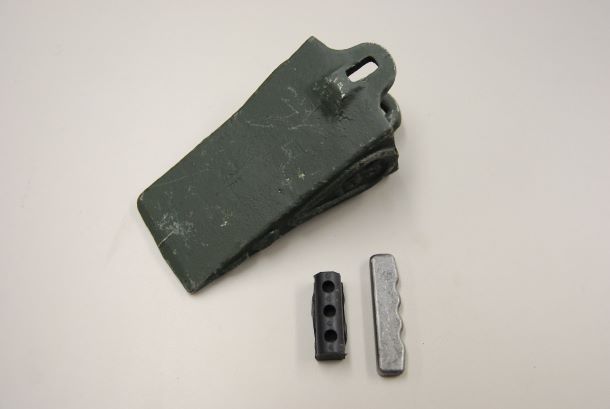

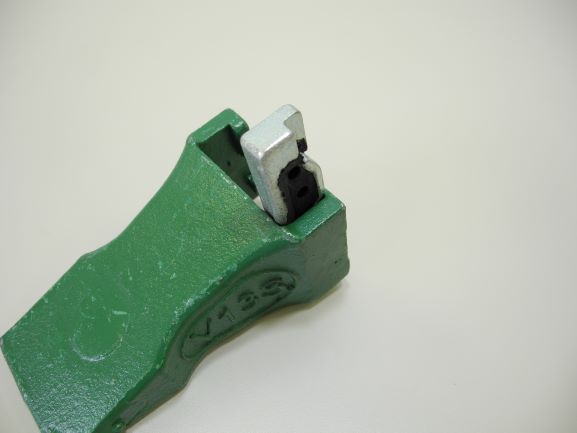

・ロックピン(トメピン)とラバーピンは一体型

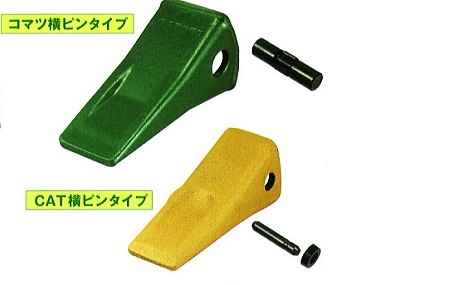

【コマツ用】(左上・緑色)

【ＣＡＴ用】(右下・黄色)

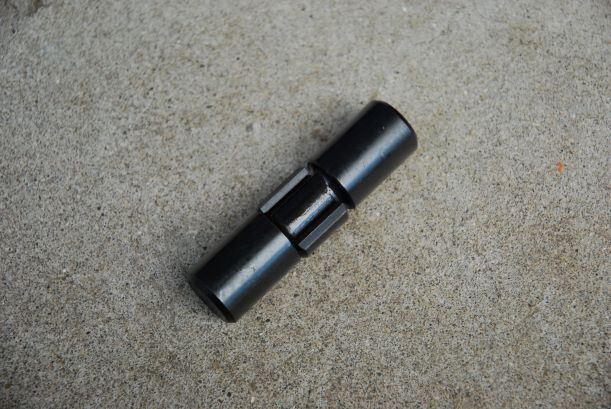

【コマツ専用】ロックピン(トメピン)

・ロックピン(トメピン)のピン径と全長からサイズを特定

▽ サイズ    ▽ ピン径  ▽ 全長
【ＰＣ６０～　】１９.８φ  約７１ｍｍ
【ＰＣ１００～】２４.７φ  約９６ｍｍ
【ＰＣ３００～】２４.７５φ 約１１７ｍｍ

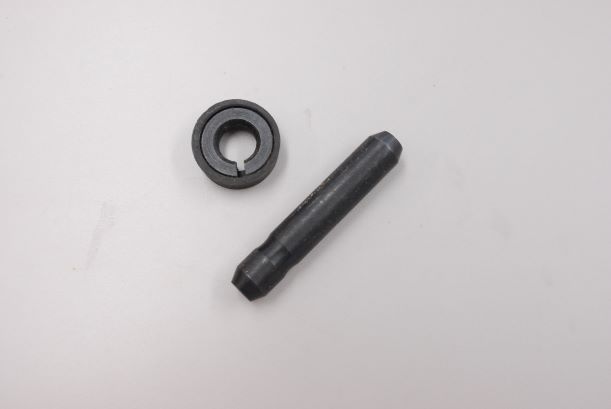

【CAT専用】ロックピン(トメピン/右側)とリテーナー(輪っか/左側)

・ロックピン(トメピン)のピン径と全長からサイズを特定

▽ サイズ   ▽ ピン径  ▽ 全長
【Ｊ２００】 １１．１φ
【Ｊ２２５】 １４φ    約６４ｍｍ
【Ｊ２５０】 １４φ    約７６ｍｍ
【Ｊ３００】 １４φ    約９０ｍｍ
【Ｊ３５０】 １９φ    約１０５ｍｍ
【Ｊ４００】 ２２φ    約１１８ｍｍ
【Ｊ４５０】 １９．１φ
【Ｊ４６０】 ２３．８φ

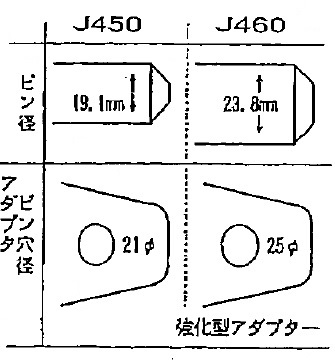

・Ｊ４５０ / Ｊ４６０　サイズの比較

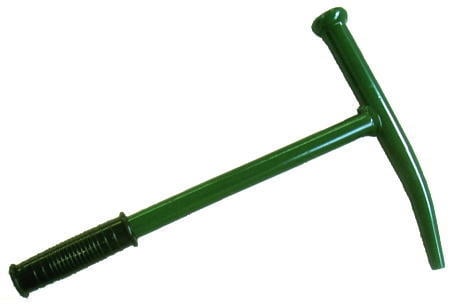

・ピン抜き工具

▼ コマツ 専用

▼ ＣＡＴ（三菱） 専用

▼ コベルコ 専用

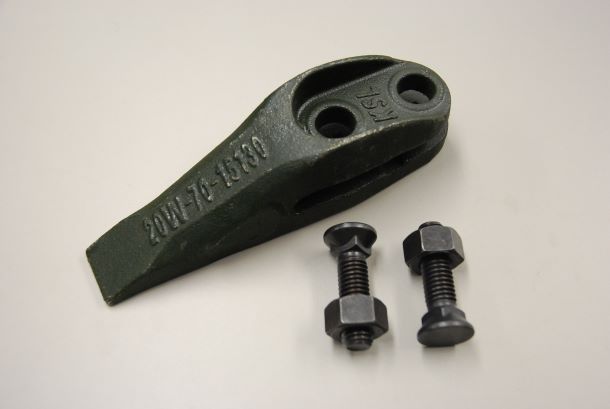

・ポイント１個につきボルト２個使用
・ボルト式からピン式のポイントに交換するには、変換アダプターの装着が必要
  ▷▷ ボルト式からピン式への交換方法

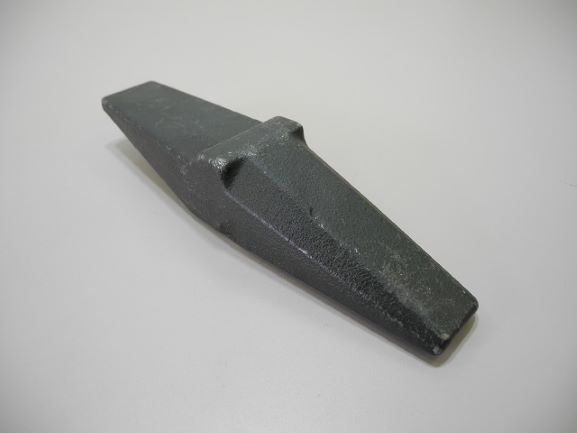

・溶接式からピン式のポイントに交換するには、溶接肉盛り等の加工、あるいは変換アダプターの取り付けが必要
  ▷▷ ボルト式からピン式への交換方法
  (溶接式ポイントの交換も、同じページでご確認ください)
